拿esp8266作为主控做的一个小镜子。其实原理都差不多，无非是通过wifi模块获取一些信息并显示，这次是把之前的存货拿过来用上来。

1.硬件清单

（1）主控采用nodemcu 0.9(ESP-12 Module)；
（2）淘晶驰屏幕的型号为TJC3224T022_012，用于显示天气、时间、日期等信息；
（3）USART屏幕的型号为Usart-GPU 26ATP，主要这个屏幕有字库，用于显示才寄过来的文字信息等；
（4）12864屏幕为主控ssd1306的单色OLED屏，用于显示小动画。

以上硬件均可淘宝搜索购买，接线方式如下：

ESP8266 淘晶驰屏幕 Usart-GPU 12864屏幕
3V VCC VCC
5V VU
D0 TX
D1 RX
D3 SDA
D5 SCL
D6 TX
D7 RX
G GND GND GND

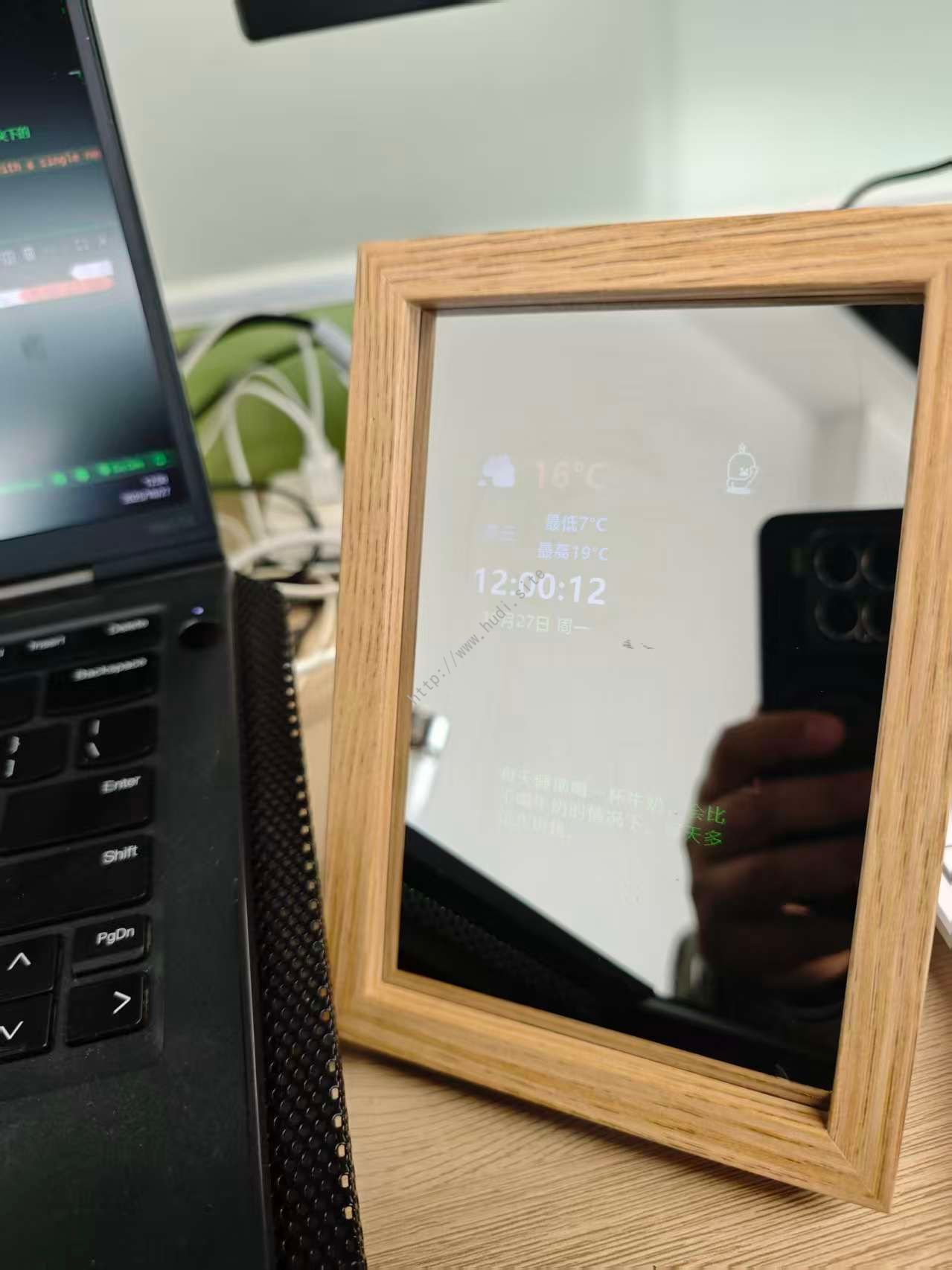

镜子左上角是淘晶驰屏幕，主要显示时间、日期和天气，天气的信息来源心知天气。右上角是12864屏幕，主要显示小动画。下方是Usart-GPU屏幕，从我自己的网址随机获取一些文字显示。小镜子是在拼多多买的中空流麻套件，提供一个单面镜和木盒子，正好可以放进所有的元器件并显示，屏幕用电工胶布直接粘在单面镜上，显示效果也还行：

图 esp8266物联网魔镜

2.源码下载

（1）8266文件夹下为nodemcu 0.9(ESP-12 Module)固件，直接使用Arduino IDE下载即可。
（2）feihua.gpu为USART屏幕固件，使用厂家的GpuMaker.exe可以导入屏幕。
（3）screen.HMI为淘晶驰屏幕固件，使用厂家的USART HMI工具可以导入屏幕。
（4）“图像处理代码”文件夹下giftobmp.py可以将gif逐帧转为bmp，没有做的很通用，里面有一些参数需要自行修改。“图像处理代码”/bmp_frames文件夹下的showbyte.py可以将图像转为对应的xbm数组，用于12864屏幕显示，里面有一些参数也需要自行修改。
（5）USART屏幕显示的文字是从我自己网站获取的，如果有更好的方式建议自己改。

完整代码可在我的永硕E盘下载。
